Systemarchitektur

Inhalt [ Verbergen ]

Xima® Formcycle ist einer reine Java-Anwendung und basiert auf einer modularisierten und schichtenorientierten Komponenten-Architektur, die sich mit jedem Java-fähigen Betriebssystem unter einem Anwendungsserver (Tomcat, JBOSS) nutzen lässt. Der Datenbankzugriff basiert vollständig auf der Java Database Connectivity API (Jdbc).

Systemarchitektur ohne Einsatz eines optionalen Frontend-Servers

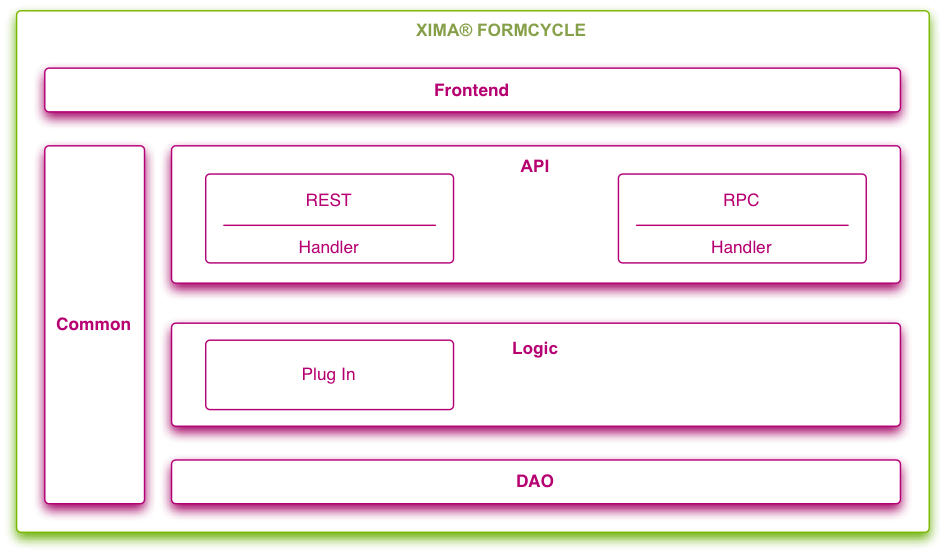

Architektur von Xima® Formcycle mit nur einem Master-Server
ModulBeschreibung
API (REST)REST-Schnittstelle zum Abruf verwaltungstechnischer Funktionen. Diese wrd für beispielsweise für die Verwaltungsoberfläche eingesetzt. Diese Schnittstelle kann vom Kunden für die Erweiterung der Verwaltungsfunktionalität beziehungsweise für die Integration in eigene Verwaltungsoberflächen genutzt werden.
API (RPC)Ermöglicht den Zugriff auf Vorgänge, Status, Aktionsverarbeitungen, Aktionen und vieles mehr.
CommonSchichtenübergreifende Funktionalitäten.
DAODatenzugriffsschicht (Jdbc-Datenbanken, Dateisystem)
FrontendVerwaltungsoberfläche
LogicLogikebene der Anwendung
Logic (Plugin)Bereitstellung für Plugins, die zusätzliche Funktionalität bereitstellen.

Systemarchitektur beim Einsatz eines optionalen Frontend-Servers

Architektur von Xima® Formcycle, wenn sowohl ein Master-Server als auch ein Frontend-Server genutzt wird.

Der Einsatz eines Frontend-Servers ist sinnvoll bei:

  • netzwerkübergreifende Installation (etwa lokales Intranet + DMZ)
  • Lastverteilung
  • Regionale Aufteilung (Jeder Mandant hat einen eigenen Frontend-Server mit eigenen Formularen)
  • Kundenspezifische Erweiterungen (Integration in vorhandene Systemumgebung, eigene Verwaltungsoberflächen)
ModulBeschreibung
API (RPC)Ermöglicht den Zugriff auf Vorgänge, Status, Aktionsverarbeitungen, Aktionen und vieles mehr.
BSVBidirektionale Socket-Verbindung zur Kommunikation zwischen Master-Server und Frontend-Server.
CommonSchichtenübergreifende Funktionalitäten.
FrontendInformationen zum Status des Servers, eigene Oberflächen.
